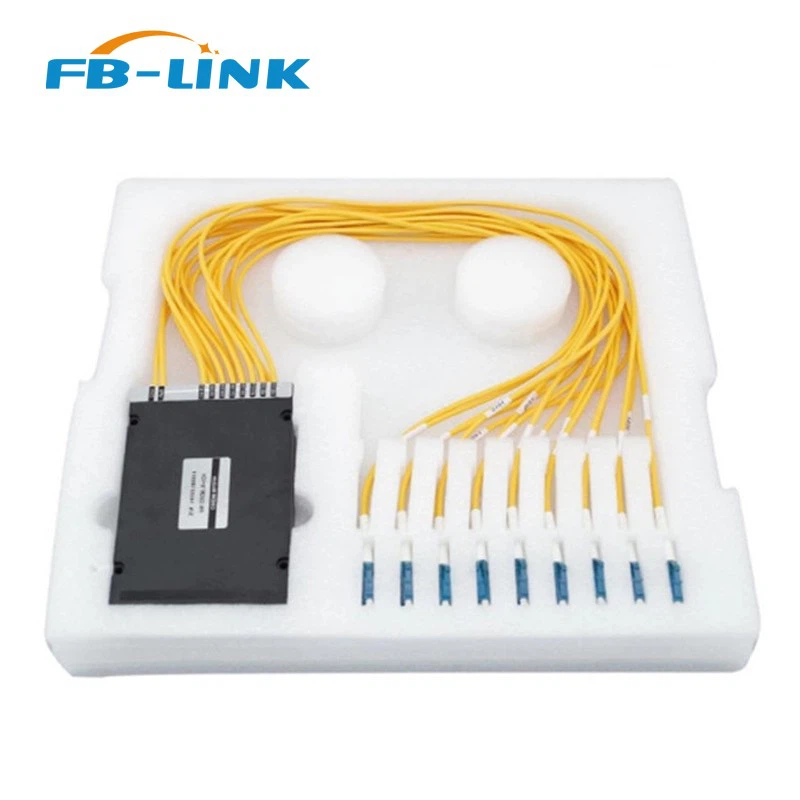

18CH CWDM Mux/Demux ABS
CWDM je jeftina tehnologija WDM prijenosa za pristupni sloj gradskih mreža. Optički multiplekser se koristi za multipleksiranje optičkih signala različitih valnih dužina u jedno optičko vlakno za prijenos. Na prijemnom kraju veze, optički demultiplekser se koristi za razlaganje mješovitog signala u optičkom vlaknu na signale različitih valnih dužina i njihovo povezivanje na odgovarajući kraj za prijem. oprema. CWDM oprema uvelike smanjuje operativne troškove mreže zbog niske cijene, male veličine, male potrošnje energije, jednostavnog održavanja i praktičnog napajanja. I koristi ga širok spektar mrežnih sistema. Proizvodi mogu zadovoljiti prilagođene potrebe različitih univerziteta, operatera i preduzeća.
- Uvod u proizvod
Karakteristike
Nizak gubitak pri umetanju
Nizak PDL
Visoka izolacija kanala
Bez epoksida na optičkoj stazi
Visoka stabilnost i pouzdanost
Prijave
WDM sistem
Linije Monitoring
Cellular Application
Telekomunikacije
Optičko pojačalo
Pristupna mreža
Specifikacije
|
Parametar |
4 Channel |
8 Channel |
16 Channel |
18 Channel |
||||||
|
Mux Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
Mux |
Demux |
|||
|
Centralna talasna dužina (nm) |
1270~1610/1271~1611 |
|||||||||
|
Tačnost centralne talasne dužine (nm) |
±0.5 |
|||||||||
|
Razmak kanala (nm) |
20 |
|||||||||
|
Channel Passband (@-0.5dB bandwidth)(nm) |
±7.5/±6.5 |
|||||||||
|
Gubitak ubacivanja (dB) |
Manje ili jednako 1,5 |
Manje ili jednako 2,5 |
Manje ili jednako 3,5 |
Manje ili jednako 3,5 |
||||||
|
Ujednačenost kanala (dB) |
Manje ili jednako 0.6 |
Manje ili jednako 1.0 |
Manje ili jednako 1,5 |
Manje ili jednako 1,5 |
||||||
|
Izolacija (dB) |
U susjedstvu |
＞30 |
||||||||
|
Nesusedni |
＞40 |
|||||||||
|
Izolacija (dB) |
Ekspres sa filterom |
＞30 |
||||||||
|
Ekspresno bez filtera |
＞12 |
|||||||||
|
valovitost kanala (dB) |
<0.3 |
|||||||||
|
Temperaturna osjetljivost gubitka umetanja (dB/ stepen) |
<0.005 |
|||||||||
|
Temperaturni pomak talasne dužine (nm/stepen) |
<0.002 |
|||||||||
|
Gubitak ovisan o polarizaciji (dB) |
<0.1 |
|||||||||
|
Disperzija načina polarizacije (ps) |
<0.1 |
|||||||||
|
usmjerenost (dB) |
＞50 |
|||||||||
|
Povratni gubitak (dB) |
>45 |
|||||||||
|
Maksimalna rukovanje snagom (mW) |
300 |
|||||||||
|
Radna temperatura (stepen) |
-40~+85 |
|||||||||
|
Temperatura skladištenja (stepen) |
-40~+85 |
|||||||||
|
Dimenzije pakovanja (mm) (staklena cijev) |
5.5*25 |
|||||||||
|
Dimenzija pakovanja (mm) (čelična cijev) |
5.5*34 |
|||||||||
|
Dimenzija pakovanja (mm) (ABS kutija) |
L100×W80×H10 |
|||||||||
|
L120×W80×H18 |
||||||||||
|
L141×W115×H18 |
||||||||||
Napomena: 1, Gore navedene specifikacije su za uređaje bez konektora.
Dimenzija (Jedinica: mm)
100×80×10 mm
120×80×18 mm
140×115×18 mm
![PTG7E8N9R_ZD2]$3EJQN7V3.png](https://www.glhcoptical.com/uploads/20220106/202201061426162733.png "PTG7E8N9R_ZD2]$3EJQN7V3.png")
Informacije o naručivanju HC－CWDM－A－B－C－D－E－F
|
A |
B |
C |
D |
E |
F |
|
Broj kanala |
1. kanal |
Konfiguracija |
Tip vlakna |
Dužina vlakana |
Konektor |
|
04:4 Kanal 08:8 Kanal 16:16 Kanal 18:18 Kanal N:N kanal
|
27:1270nm …… 47:1470nm 49:1490nm …… 61:1610nm |
M:Mux D:Demux O:OADM |
1: golo vlakno 2:900um labava cijev 3:2mm kabl 4:3mm kabl |
1:1m 2:2m S: Navedite |
0: Ništa 1:FC/APC 2:FC/PC 3:SC/APC 4:SC/PC 5:ST 6:LC S: Navedite
|
