Kao profesionalni proizvođač pasivnog CWDM Mux/Demuxa u Kini, FB-LINK nudi sveobuhvatan asortiman modula za multipleksiranje s grubom podjelom talasnih dužina dizajniranih za proširenje metro mreže i međusobno povezivanje podatkovnih centara. Naša linija proizvoda sadrži 4, 8, 16 i 18 kanalne konfiguracije sa tehnologijom filtera tankog filma (TFF), koja pruža superiorne optičke performanse u cijelom spektru od 1270-1610 nm.
Svaki ITU-T G.694.2 multiplekser talasne dužine u našem portfelju osigurava pouzdanu interoperabilnost sa primopredajnicima bilo kog dobavljača. Pružamo fabričke-direktne cijene sa potpunim mogućnostima prilagođavanja za OEM i ODM partnere širom svijeta.
Čvrsto kućište štiti optičke komponente, podržava montažu u stalak ili zid.
Niska potrošnja energije, nije potrebno hlađenje. MTBF prelazi 100 godina za implementaciju-bez održavanja.
Manje ili jednako 1,6dB (4CH) do Manje ili jednako 4,5dB (18CH) maksimizira budžet optičke snage za prošireni doseg.
Adjacent >30dB, Non-adjacent >40dB eliminiše smetnje talasne dužine.
All modules follow the ITU-T G.694.2 grid: 18 nominal wavelengths from 1270 nm to 1610 nm (ITU nominal 1271–1611 nm) on 20 nm spacing, ±0.5 nm center-wavelength accuracy, >13 nm propusni opseg. Bilo koji obojeni SFP, SFP+, SFP28 ili QSFP28 podešen na ove talasne dužine je kompatibilan.
| Band | CWDM talasne dužine (nm) | Kanali | Slabljenje / Napomena o vlaknima |
|---|---|---|---|
| O-bend | 1270, 1290, 1310, 1330, 1350 | 5 | Mali gubici na svim G.652 vlaknima |
| E{0}}bend | 1370, 1390, 1410, 1430, 1450 | 5 | 1390/1410 nm sjedi u vodo-vrhunskom području — može se koristiti na niskim-vodama-vrhu G.652.C/D vlaknima; veći gubitak na naslijeđu G.652.A/B |
| S{0}}bend | 1470, 1490, 1510 | 3 | Nizak gubitak |
| C{0}}opseg | 1530, 1550 | 2 | Najmanji gubitak (~0,22 dB/km); poželjno za najduže raspone |
| L{0}}bend | 1570, 1590, 1610 | 3 | Mali gubitak (~0,25 dB/km) |
Zajednički planovi kanala (dostupni prilagođeni podskupovi):
| Plan | Talasne dužine | Najbolje za |
|---|---|---|
| 4CH niski -opseg | 1270–1330 | Kratke veze sa kampusom, naslijeđeno vlakno |
| 8CH visoki-opseg | 1470–1610 | Najčešći plan 8λ; puna S/C/L pokrivenost, najduži doseg |
| 16CH skip{1}}opseg | 1270–1570 (preskače 1590/1610) | Visoka gustina uz izbjegavanje L-ivice trake |
| 18CH puni-spektar | 1270–1610 | Maksimalni kapacitet na vlaknima sa malo-vode{1}}vrhom |
Trebate ne-standardni podskup (npr. samo . 1430/1450, ili prilagođeni 6λ plan)? Mi gradimo bilo koju kombinaciju na mreži od 18 talasnih dužina — pogledajte Prilagođenu konfiguraciju ispod.
Our manufacturing process utilizes proprietary thin film coating and non-flux metal bonding micro-optics packaging. This delivers wide passband (>13nm @-0.5dB), gubitak zavisan od polarizacije (<0.1dB), and excellent temperature stability (<0.005dB/°C) across operating temperatures from -40°C to +85°C.
Sljedeća tabela sažima ključne optičke parametre za naše pasivne module multipleksera talasne dužine:
| Parametar | 4 Channel | 8 Channel | 16 Channel | 18 Channel |
|---|---|---|---|---|
| Opseg talasne dužine | 1270nm - 1610nm (ITU-T G.694.2) | |||
| Channel Spacing | 20nm | |||
| Tačnost centralne talasne dužine | ±0,5 nm | |||
| Propusni pojas kanala (@-0,5dB) | >13nm | |||
| Gubitak umetanja (maks.) | <=1.6dB | Manje ili jednako 2,5 dB | Manje ili jednako 4,5 dB | Manje ili jednako 4,5 dB |
| Channel Uniformity | Manje ili jednako 0,6 dB | Manje ili jednako 1,0 dB | Manje ili jednako 1,5 dB | Manje ili jednako 1,5 dB |
| Izolacija susjednog kanala | >30dB | |||
| Ne-Susjednička izolacija | >40dB | |||
| Gubitak zavisan od polarizacije | <0.1dB | |||
| Povratni gubitak | >45dB | |||
| Radna temperatura | -5 stepeni do +75 stepeni (Prošireno: -40 stepeni do +85 stepena ) | |||
| Dimenzija paketa (ABS kutija) | D100׊80×V10mm | D142׊102×V14,5 mm | ||

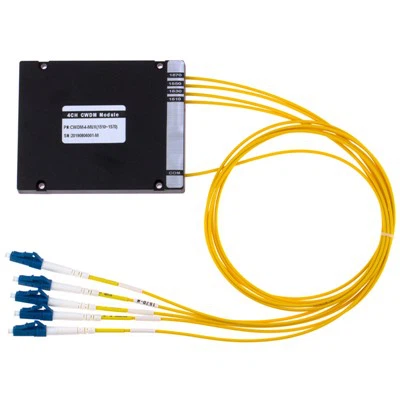

Početni-četvorokanalni CWDM Mux Demux pruža-efikasno proširenje kapaciteta vlakana za manje metro mreže i interkonekcije u poslovnim kampusima. Sa gubitkom umetanja manjim od ili jednakim 1,6dB i kompaktnim ABS pakovanjem (D100׊80×H10mm), ova konfiguracija podržava planove talasnih dužina visokog{8}}pojasa (1470-1610nm) ili niskog opsega (1270-1330nm).

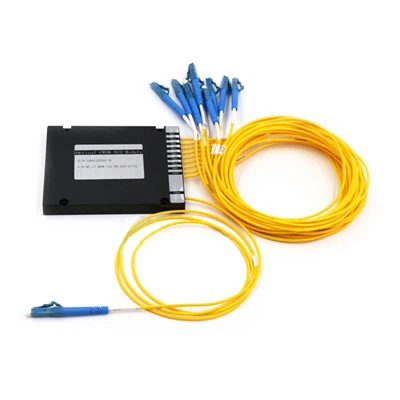

Udvostručavanje kapaciteta uz održavanje odličnih optičkih performansi sa gubitkom umetanja manjim ili jednakim 2,5 dB. 8-kanalni CWDM multiplekser je dostupan u dvosmjernim i dvostrukim vlaknima konfiguracijama, idealan za metro mreže, mobilnu backhaul agregaciju i korporativne WAN veze koje zahtijevaju protokol{3}}transparentan transport.

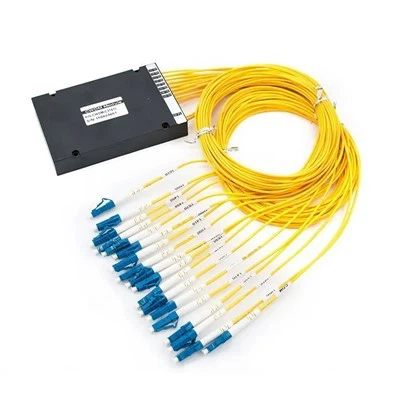

Maksimizira iskorišćenost vlakana podržavajući 16 nezavisnih talasnih dužina preko infrastrukture sa dvostrukim vlaknima. Sa gubitkom umetanja manjim ili jednakim 4,5 dB i uniformnošću kanala manjom ili jednakom 1,5 dB, ovaj CWDM Mux Demux sa 16 kanala visoke{5}}gustine rješava zahtjevne gradske mrežne aplikacije za ISP i operatere.

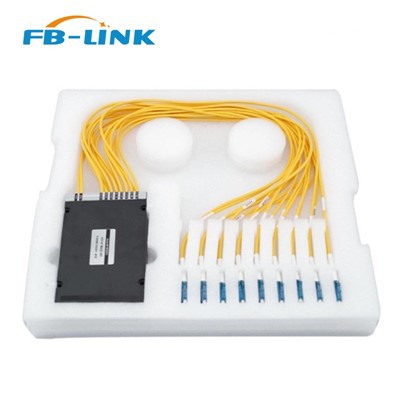

Predstavlja maksimalni grubi WDM kapacitet koristeći sve dostupne talasne dužine od 1270nm do 1610nm. Ovo18-kanalni demultiplekser punog-CWDM multiplekseraopslužuje-metro implementacije velikih razmjera gdje su resursi optičkih vlakana ozbiljno ograničeni, isporučujući 18 nezavisnih usluga preko jednog para vlakana.
Odaberite šemu vlakana prije brojanja kanala — ona određuje koliko dupleks usluga zapravo dobijate.
| Dual-Fiber (dupleks) | Jedno{0}}Vlakno (BiDi) | |
|---|---|---|
| Korišćena vlakna | 2 (Tx i Rx odvojeni) | 1 (oba smjera dijele jedno vlakno) |
| Upotrebljivi dupleks kanali | Puna mreža (npr. . 18λ u oba smjera) | ~Half — valne dužine podijeljene u dvije usmjerene grupe |
| Deployment | Standardna tačka-do-tačka | Uvijek u podudarnim A/B parovima |
| Odaberite kada | Dostupna su vlakna; želite maksimalan broj kanala | Vlakna su oskudan/skup resurs (iznajmljeni ili dugi rasponi metroa) |
Pojedinačno-vlakno prepolovljuje upotrebljive kanale, ali smanjuje troškove vlakana na pola – prava trgovina samo kada je vlakno, a ne budžet talasne dužine, vaše ograničenje.
| Form Factor | Montaža | Tipična upotreba |
|---|---|---|
| ABS / Aluminijumska kutija (sa pigtailom) | Tacna, polica, zidni nosač | Kompaktno spajanje{0}}u, male/udaljene lokacije |
| LGX kaseta | LGX-kompatibilna šasija/ODF panel | Utor-za okvire za distribuciju vlakana |
| 1U 19" nosač za montažu | Standardni 19" stalak, prednji{1}}adapteri za panel | Centrala, regali za data centar |
| Zidni{0}}nosač | Direktno pričvršćivanje na zid | Ćelijske lokacije, MDU, udaljeni ormari |
Potvrdite raspoloživa kućišta u odnosu na trenutne SKU-ove prije objavljivanja.
Moduli se isporučuju sa vašim izborom optičkih konektora uključujući LC/UPC, LC/APC, SC/UPC, SC/APC, FC/PC, FC/APC i ST konfiguracije. LC konektori ostaju popularni za implementaciju centara podataka zbog velike gustine portova.
Konfigurišite specifične kombinacije talasnih dužina za vašu mrežnu arhitekturu. Uobičajene konfiguracije uključuju samo visoki-opseg (1470-1610nm), puni-opseg, preskakanje{8}}pojasa (izbjegavanje 1390/1410nm) ili prilagođene dizajne sa portovima za proširenje. Naš inženjerski tim pomaže u planiranju talasnih dužina za složene implementacije na više lokacija.
Dodajte spojnicu od 1% ili 2% za ne-nametljivo praćenje optičke snage. Ovo omogućava rješavanje problema i verifikaciju performansi bez prekida usluge, podržavajući proaktivne programe održavanja mreže.
Telekomunikacioni nosači koriste pasivne multipleksere talasne dužine kako bi povećali postojeći kapacitet vlakana bez instaliranja novih kablova. Jedan par vlakana opremljen sa 8 ili 16-kanalnim modulima podržava više nezavisnih usluga uključujući poslovni Ethernet, pokretni prijenos i stambeni širokopojasni pristup.
Podatkovni centri za preduzeća i oblak koriste pasivni CWDM multiplekser za aplikacije za međusobno povezivanje podatkovnih centara. Svaka talasna dužina nosi nezavisnu vezu od 10G, 25G ili 100G, omogućavajući agregatne kapacitete od 40Gbps do 1,8Tbps na metro udaljenostima bez potrebe za napajanjem na srednjim lokacijama.
Veliki korporativni kampusi implementiraju 4 ili 8-kanalne Mux Demux module za povezivanje kampusa preduzeća, konsolidujući izgradnju-do-veza na postojećoj optičkoj infrastrukturi uz podršku istovremenog prometa podataka, glasa, videa i replikacije pohrane.
Operateri mobilnih mreža prihvataju CWDM multiplekser talasne dužine za5G fronthaul agregacija. 8-kanalni modul na lokaciji čvorišta kombinuje promet sa više udaljenih radio jedinica, smanjujući broj vlakana između stanica i kontrolera osnovnog pojasa kako se zgušnjavanje mreže ubrzava.
Svi moduli su potpuno protokolarni i transparentni, podržavaju usluge od 1Gbps do 25Gbps po talasnoj dužini uključujući Gigabit Ethernet, 10G/25G Ethernet, SDH/SONET, Fibre Channel, CPRI i CATV RF preklapanje. Kombinirajte različite usluge na istom sistemu bez promjena konfiguracije.
Svaka jedinica prolazi sveobuhvatno optičko testiranje prije isporuke, provjeravajući gubitak umetanja, izolaciju kanala, povratni gubitak i tačnost talasne dužine u cijelom rasponu radne temperature. Proizvodni procesi su u skladu sa standardima upravljanja kvalitetom ISO 9001, a svi CWDM moduli usklađeni sa Telcordia GR-1221 ispunjavaju zahtjeve za implementaciju mreže operatera.
Usklađenost sa RoHS i REACH-om osigurava ekološki odgovorne materijale u cijeloj liniji proizvoda. Detaljni izveštaji o ispitivanju prate svaku pošiljku, obezbeđujući sledljivost i dokumentaciju sa standardnom 3-godišnjom garancijom.
P: Koja je razlika između grubog i gustog multipleksiranja s podjelom talasnih dužina?
O: Grubi WDM koristi razmak kanala od 20nm sa nehlađenim laserima, podržavajući do 18 talasnih dužina u opsegu od 1270-1610nm. Gusti WDM koristi mnogo manji razmak (obično 0,8nm) sa laserima stabilizovanim temperaturom, omogućavajući 40-96+ kanale. Grubi pristup nudiniži troškovi i jednostavniji rad za metro udaljenosti ispod 80 km. FB-LINK proizvodi obaDWDM opremai grubi WDM pasivni moduli.
P: Da li ovi pasivni moduli zahtijevaju električnu energiju?
O: Ne, ovo su potpuno nenapajani optički uređaji koji koriste tehnologiju filtera tankog filma za razdvajanje i kombinovanje talasnih dužina bez elektronskih komponenti. Ovaj pasivni Mux Demux dizajn nulte snage znači da nema proizvodnje toplote i MTBF-a koji prelazi 100 godina—idealno za udaljene lokacije bez posade gdje je dostupnost energije ograničena.
P: Koji su primopredajnici kompatibilni?
O: Bilo koji obojeni SFP, SFP+, SFP28 ili QSFP28 primopredajnik podešen na ITU-T G.694.2 talasne dužine radi sa našim modulima. FB-LINK potrošni materijal kompatibilanoptica primopredajniciuključujući 1G, 10G, 25G i 100G CWDM4 varijante. Interoperabilnost više{6}}proizvođača je zagarantovana specifikacijama talasne dužine zasnovane na standardima{7}}.
P: Može li se broj kanala proširiti nakon početnog postavljanja?
O: Da, modularna implementacija omogućava inkrementalni rast kapaciteta. Počnite sa 4 kanala i dodajte talasne dužine kako se potražnja za propusnim opsegom povećava. Naš proširivi CWDM Mux Demux sa opcijama porta za proširenje omogućava kaskadno postavljanje dodatnih modula bez ometanja postojećeg saobraćaja, usklađujući kapitalna ulaganja sa-uslugama koje generiraju prihod.
P: Koja je maksimalna udaljenost prijenosa?
O: Udaljenost zavisi od slabljenja vlakana, budžeta snage primopredajnika i odabira talasne dužine. Uobičajena upotreba postižu 40-80 km bez upotrebe pojačanja10G SFP+ primopredajnici. Duže talasne dužine (1550-1610nm) doživljavaju niže slabljenje (~0,25dB/km) omogućavajući prošireni doseg. Kontaktirajte naš inženjerski tim zaproračun specifičnih veza.
P: Koje vrijeme isporuke i MOQ se primjenjuju?
O: Standardne konfiguracije se isporučuju u roku od 3-5 radnih dana bez minimalne količine narudžbe za uzorke. Prilagođeni planovi talasne dužine zahtevaju 7-10 radnih dana. Održavamo zalihe popularnih 4CH i 8CH modula za brzo ispunjenje. Kontaktirajte nas za veleprodajne cijene za veće projekte implementacije.
P: Da li FB-LINK obezbjeđuje OEM/ODM proizvodnju?
O: Da, nudimo kompletne OEM i ODM usluge kao profesionalni CWDM Mux Demux OEM ODM proizvođač. Izrađujemo module po vašim specifikacijama s prilagođenim brendiranjem, pakiranjem i dokumentacijom. Naš inženjerski tim podržava prilagođene konfiguracije talasnih dužina i jedinstvene dizajne kućišta za sistemske integratore i prodavce telekom opreme.
P: Da li trebam koristiti jedno-oplakno ili dual-CWDM vlakno, i da li jedno-vlakno smanjuje broj mojih kanala?
O: Koristite dvostruko-vlakno prema zadanim postavkama i prebacite se na jedno-vlakno samo kada su vlaknasti niti – ne talasne dužine – vaš oskudan resurs. Veza sa jednim-vlaknom(BiDi) prenosi oba smjera na jednom lancu, tako da je mreža talasnih dužina od 18- podijeljena u dvije usmjerene grupe i dobijate otprilike polovinu dupleksnih usluga od dvostruke-fiber veze. Pojedinačne{9}}jedinice sa vlaknima također moraju biti raspoređene kao podudarni A/B parovi. Matematika je jednostavna: jedno-vlakno štedi 50% vlakana, ali prepolovi upotrebljive dupleks kanale. Isplati se na iznajmljenim vlaknima ili dugim metro rasponima gdje je svaki niz skup; na kampus vlaknima u vlasništvu gdje su niti besplatni, dvostruko-vlakno vam daje duplo veći kapacitet za istu cijenu modula. Nije prikladno kada vam je potreban puni dupleks od 18λ preko jedne niti — za to je potreban par dvostrukih vlakana.
P: Mogu li pokrenuti svih 18 CWDM talasnih dužina i zašto neki 16-kanalni planovi preskaču 1390/1410 nm?
O: Da li je svih 18 talasnih dužina upotrebljivo zavisi od vašeg instaliranog vlakna, a ne od modula. Dva kanala E-pojasa na 1390 i 1410 nm padaju u područje "vodenog vrha", gdje starije G.652.A/B vlakno pokazuje oštar skok slabljenja od zaostalih OH⁻ jona — dovoljno da te kanale učini nepouzdanim na udaljenosti. Niska{7}}voda-vršna G.652.C/D vlakna (ITU-T G.652.D je moderna zadana vrijednost) izravnava taj vrh, tako da svih 18 kanala radi normalno. Upravo zbog toga uobičajeni 16-kanalni plan preskače 1390/1410 nm: garantuje dosljedne performanse na mješovitim ili nepoznatim vlaknima. Praktično pravilo: navedite 18CH samo kada ste potvrdili G.652.C/D od kraja do kraja; inače plan 16CH preskakanja{23}}pojasa uklanja rizik. Ako ne znate vršnu ocjenu vašeg vlakna, pošaljite nam rutu i mi ćemo vam preporučiti plan sigurnog kanala.
P: Koji MOQ i vrijeme isporuke se primjenjuju na prilagođene planove CWDM kanala/talasne dužine i može li jedan CWDM kanal također nositi DWDM?
O: Uzorci se isporučuju bez MOQ — jedna jedinica, 3–5 radnih dana, jer imamo međuspremne zalihe 4CH i 8CH planova. Standardni moduli kanala 4/8/10/16/18{18}}takođe se isporučuju za 3-5 radnih dana. Prilagođena talasna dužina ili planovi kanala — bilo koji podskup mreže talasnih dužina od 18-, uključujući neparne brojeve kao što su 3, 5, 9 ili 12 kanala i raspored-opsega za preskakanje — rade 7–10 radnih dana po narudžbi-. Za kapacitet izvan CWDM, 1530/1550 nm port za proširenje vam omogućava da složite više DWDM talasnih dužina unutar jednog CWDM kanala, tako da jedan par vlakana nosi CWDM bazu plus DWDM preklapanje bez zamjene postojećeg muxa. Pogodno za postepeni rast gde počinjete sa CWDM ekonomijom i dodajete DWDM gustinu kasnije; nije potrebno ako je vaš ukupan broj usluga unutar 18 CWDM kanala. Bulk i OEM projekti se kotiraju direktno u fabrici sa planiranom isporukom serije.
Fabrika-direktno iz Shenzhena — bez maraka-trgovinske kompanije. Transparentni uslovi prije nego što pitate:
| Vrsta narudžbe | MOQ | Lead Time | Bilješke |
|---|---|---|---|
| Uzorak (bilo koja standardna konfiguracija) | Ne MOQ — 1 jedinica | 3–5 radnih dana | Međuspremnik zaliha od 4CH/8CH za isporuku iste-sedmice |
| Standardni 4/8/10/16/18CH | Nisko / po dogovoru | 3–5 radnih dana | Popularni planovi na zalihama |
| Prilagođena talasna dužina ili plan kanala (2–18λ) | Projektno{0}}bazirano | 7–10 radnih dana | Bilo koji podskup na mreži G.694.2; neparan broj kanala podržan |
| Bulk / OEM projekat | Zasnovano na volumenu{0}} | Citirano po projektu | Fabričke{0}}direktne cijene, zakazana isporuka serije |
Prilagođeni broj kanala: izvan standardnog 4/8/10/16/18, gradimo 2, 3, 5, 9, 12-kanal i druge brojače po narudžbi — plus planove za preskakanje opsega (izbjegavanje 1390/1410 nm) i hibridne rasporede sa portom za ekspanziju 10/15 za 15 min.CWDM/DWDM preklapanje.
Svaka jedinica se isporučuje sa pojedinačnim izvještajem o optičkom testiranju (gubitak ubacivanja, izolacija, povratni gubitak, tačnost talasne dužine) koji je provjeren u cijelom rasponu radnih temperatura u okviru naše Telcordia GR-1221 proces. 3-godišnje garancije.
Kao vodeći proizvođač pasivnih multipleksera talasnih dužina u Kini, FB-LINK Technology pozdravlja veleprodajne upite i OEM/ODM partnerstva. Kontaktirajte naš prodajni tim za konkurentne tvorničke direktne cijene za sve konfiguracije kanala.
