100g QSFP CWDM modul
100g 10km QSFP28 LR1 lambda 1270 - 1330nm primopredajnik, dupleks LC, jednokrevetni režim 100g QSFP CWDM modul je modul primopredajnika dizajniran za 10km optičke komunikacijske aplikacije. Dizajn je u skladu sa 100GBase-LR1 od klauzule IEEE 802.3-2012 88 Standard IEEE 802.3BM CAUI-4 Chip za modul ...
- Uvod u proizvod
100g 10km QSFP28 LR1 Lambda 1270-1330NM primopredajnik, dupleks LC, Single Mode
CWDM modul 100g QSFP je modul primopredajnika dizajniran za 10km optičke komunikacijske aplikacije. Dizajn je u skladu sa 100gBase - od klauzule IEEE 802.3 - 2012. Modul pretvara 4 kanala ulaza (CH) od 25Gbps električnih podataka na 1 traku optički signalni kanal za 100GB / S (PAM4) optički prijenos. Vremenski, na strani prijemnika, modul optički 100gb / s (Pam4) ulaz u 1 traku signala i pretvara ih na 4 trake izlazne električne podatke.
100g QSFP CWDM modul sadrži dupleks LC priključak za optičko sučelje i 38 - priključak za električni sučelje. Podržava CWDM talasne dužine: 1270nm, 1290nm, 1310nm, 1330nm. Da biste umanjili raspršivanje svjetla u dugom - sustavima na daljinu, ovaj modul se mora koristiti sa jednosmjernim vlaknima (SMF).
Značajke:
- QSFP28 MSA kompatibilan
- 100g Lambda MSA 100g - lr 1 1270 NM 1290nm 1310nm 1330nm specifikacija
- Podržava 53.125gbaud
- Duplex LC konektori
- 4x25G Električno sučelje (OIF CEI - 28g- VSR)
- Maksimalna potrošnja energije 4.5W
- Do 10km prijenos na vlaknu s jednim načinom (SMF) sa FEC-om
- Single +3.3 V napajanje
- Raspon temperature 0 stepeni do 70 stepeni
- RoHS kompatibilan

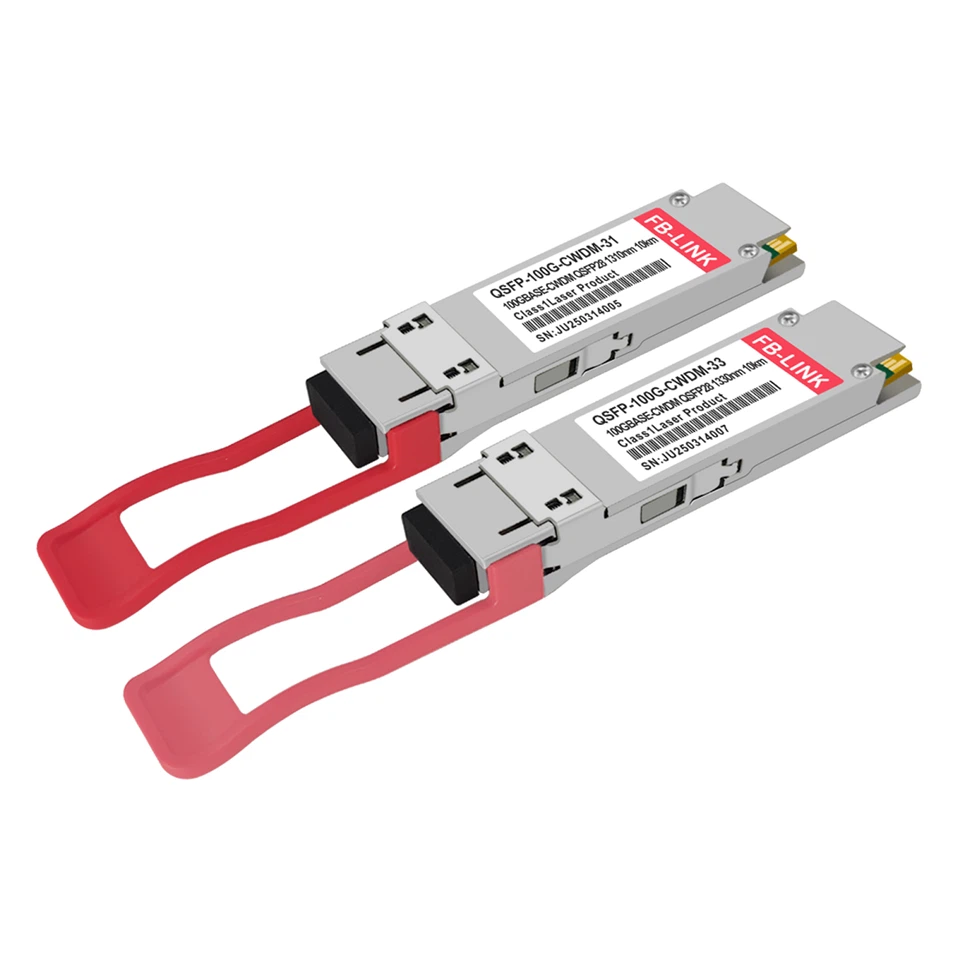

Fotografije proizvoda QSFP CWDM modula
Optički parametri (top=0 do 70 stepeni, VCC=3.0 do 3,6 volti)
|
Parametar |
Simbol |
Min |
Tip |
Max |
Jedinica |
Ref. |
|
Odašiljač |
||||||
|
Dodjela talasne dužine |
λ |
-6.5 |
λ |
+6.5 |
NM |
|
|
Side - omjer suzbijanja režima |
SMSR |
30 |
- |
- |
db |
|
|
Prosječna snaga lansiranja |
Pt |
-1.4 |
- |
4.5 |
dbm |
|
|
Vanjska optička amplituda (Omaouter) |
POma |
0.7 |
4.7 |
dbm |
||
|
Pokrenite moć u omaouter minus predajnik i disperzijsko zatvaranje očiju (TDECQ) |
0.7 |
dbm |
Er veća od ili jednaka 4,5db |
|||
|
Pokrenite moć u omaouter minus predajnik i disperzijsko zatvaranje očiju (TDECQ) |
0.6 |
dbm |
Er<4.5dB |
|||
|
Zatvarač za oči i disperzije za PAM4 (TDECQ) |
Tdecq |
- |
- |
3.4 |
db |
|
|
Omjer izumiranja |
Er |
3.5 |
||||
|
Tolerancija optičke povratne gubitke |
- |
- |
20 |
db |
||
|
Prosječno pokretanje Pokretanje odašiljača, |
Poff |
-30 |
dbm |
|||
|
Buka relativnog intenziteta |
Rin |
-136 |
db / hz |
1 |
||
|
Tolerancija optičke povratne gubitke |
- |
- |
12 |
db |
||
|
Prijemnik |
||||||
|
Dodjela talasne dužine |
λ |
-6.5 |
λ |
+6.5 |
NM |
|
|
Ukupni prag oštećenja |
Thd |
5.5 |
dbm |
1 |
||
|
Prosječna snaga u ulazu prijemnika, |
R |
-7.5 |
4.5 |
dbm |
||
|
Power prijemnika (OMA), |
- |
- |
-6.1 |
dbm |
||
|
Osjetljivost prijemnika |
Rxsens |
-6.5 |
dbm |
1 |
||
|
Naglasio osjetljivost prijemnika |
SRS |
-6 |
dbm |
|||
|
Preciznost RSSI |
-2 |
2 |
db |
|||
|
Odgovornost prijemnika |
RRX |
-26 |
db |
|||
|
Los de {- tvrde |
LosD |
-15 |
dbm |
|||
|
Los Assert |
LosA |
-25 |
dbm |
|||
|
Los histereza |
LosH |
0.5 |
db |
|||
Procesovi blok dijagram
