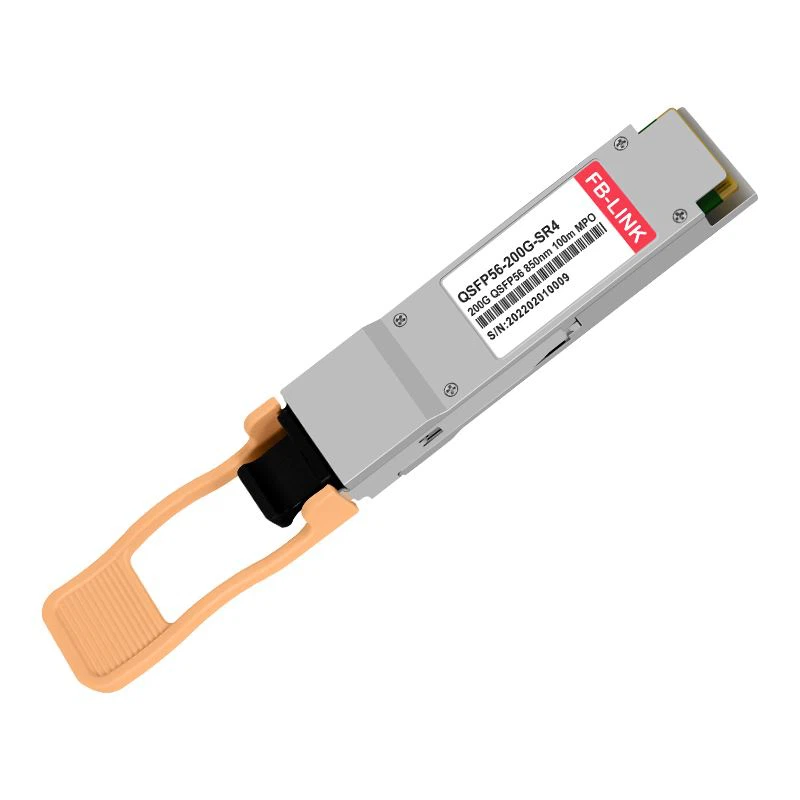

200GBASE-SR4 QSFP56 optički primopredajnik
4-kanalni paralelni multimodni optički modul izgrađen na 850nm nehlađenoj VCSEL tehnologiji i 50G PAM4 signalizaciji. Dizajnirano za 200 Gigabit Ethernet vezu velike{6}}gustine i niske{10}}e snage do 100 metara preko OM4 vlakna – rješenje za{11}}kratki{12}}dohvat za moderne arhitekture podatkovnih centara u obliku kičmenog lista.
- Product Introduction
Kompletne tehničke specifikacije
Sve vrijednosti se mjere pod standardnim komercijalnim radnim uslovima (0 stepeni do 70 stepeni) sa jednim napajanjem od 3,3 V.
| Parametar | Specifikacija | Parametar | Specifikacija |
|---|---|---|---|
| Naziv proizvoda | 200GBASE-SR4 QSFP56 optički primopredajnik | Vendor | FB-LINK |
| Form Factor | QSFP56 | Max data Rate | 212,5 Gbps (4×53,125 Gbps) |
| Modulacija | PAM4 (50G po traci) | Talasna dužina | 850 nm (nominalno) |
| Laser Type | Nehlađeni 4-kanalni VCSEL niz | Photodetector | 4-kanalni PIN fotodiodni niz |
| Konektor | MTP/MPO-12 UPC | Tip vlakna | OM3 / OM4 / OM5 MMF |
| Maks. udaljenost (OM3) | 70 m | Maksimalna udaljenost (OM4/OM5) | 100 m |
| TX izlazna snaga | −3 do +3 dBm | Osetljivost prijemnika | < −6.5 dBm |
| Power Budget | 3,5 dB | Preopterećenje prijemnika | +5 dBm |
| Potrošnja energije | Manje ili jednako 5 W | Omjer izumiranja | Veće ili jednako 3 dB |
| CDR | TX & RX ugrađen{0}} | FEC | RS{0}}FEC (544.514) |
| Električni interfejs | 200GAUI-4 | DDM / DOM | Da - po-nadzoru trake |
| Management Interface | CMIS v4.0 | Hot{0}}Priključivo | Da |
| Radna temp. | 0 stepeni do +70 stepen (komercijalno) | Napon napajanja | 3,3 V single rail |
| Standardi | IEEE 802.3cd / 802.3bs, QSFP56 MSA | Usklađenost | CE, FCC, RoHS |
| Dvostruka{0}}podrška | 200G (PAM4) / 100G (NRZ) | Garancija | 3 godine |
Šta čini ovaj 850nm paralelni{1}}optički modul drugačijim
Među200G familija primopredajnika, varijanta SR4 zauzima jedinstvenu nišu: to je jedina opcija koja uparuje nehlađene VCSEL lasere sa multimodnim vlaknima za najkraće, najisplativije{1}}veze. Evo šta ga izdvaja odAlternative FR4, DR4 i LR4- i od modula niže-brzine zamjenjuje
Nehlađeni 850nm VCSEL niz
Tamo gdje moduli FR4 i LR4 zavise od DFB lasera-kontrolisanih temperaturom, ovaj multimodski primopredajnik kratkog{3}}primopredajnika koristi četiri nehlađena vertikalna-površina šupljine-emitirajuća lasera. To znači nultu potrošnju energije TEC, jednostavnije upravljanje toplotom i ukupnu disipaciju ispod 5 vati -, što je otprilike 40% manje od uporedivih alternativa jednog{10}}moda pri istoj brzini prijenosa podataka.
100G / 200G Dual Rate Operation
Ovaj modul podržava zbirnu signalizaciju od 212,5 Gb/s (PAM4) i 103,1 Gb/s (NRZ). Nekoliko konkurentskih proizvoda nudi istinski rad sa dvostrukom{4}}brzinom, što ga čini jedinstvenom fleksibilnom investicijom za faznu migraciju mreže - pokreće je danas na 100G na naslijeđenoj fabrici, a zatim prelazi na punu brzinu od 200 Gigabita kada se nadograde prekidači za kičmu.
Integrirani CDR - bez eksternog retimera
Kola sata i Data Recovery su ugrađeni u puteve za prijenos i prijem. Ovo na-modulnom kondicioniranju signala uklanja potrebu za eksternim čipovima retimer-a na matičnoj ploči - ušteda troškova i energije koja se brzo povećava kada se postavljaju stotine portova u mrežnoj strukturi preduzeća.
MPO{0}} Direktna ponovna upotreba kabla od 100G
Organizacije koje već rade100GBASE-SR4na MPO-12 višemodnih trunk kablova može se nadograditi na ovaj 200G paralelni optički modul bez ponovnog-kabliranja. Identičan otisak konektora znači da je zamjena prekidača-zamjena portova jedina promjena hardvera - prednost migracije koja nijedna varijanta jednog načina rada ne može parirati.
CMIS 4.0 digitalna dijagnostika (DDM/DOM)
Optička snaga po-traci, prednapon lasera, temperatura i napon napajanja su izloženi krozSpecifikacija zajedničkog upravljačkog interfejsa. Telemetrija se nativno integriše sa SNMP i gNMI stekovima, omogućavajući prediktivno održavanje u okruženjima u kojima se hiljade portova moraju nadzirati u realnom vremenu.
RS-FEC na fizičkom sloju
Reed-Solomon Forward Error Correction je od suštinskog značaja za PAM4 veze gdje uži otvor za oči podiže sirovi BER. Ovaj modul podržava RS-FEC (544,514), ispravljajući greške rafala tako da post-FEC bit-stopa greške ispunjava IEEE 802.3cd zahtjeve - garantujući transport bez gubitaka preko punih 100 metara na OM4 vlaknu.
Gdje ovaj kratak-dosegne višemodni modul Excels
Namjena-napravljen za paralelne fiber veze visoke-gustine ispod 100 metara, specifična kombinacija ovog modula 850nm VCSEL tehnologije, omotača male snage i MPO-12 povezivanja čini ga dominantnim izborom u nekoliko scenarija implementacije jezgre.
Spine-Tkanine za centar podataka za listove
Tipična udaljenost: 10 – 100 m
U topologijama leaf-spine, svaki vrh-o-rack-a se prebacuje na uzlazne veze do višestrukih preklopnika kralježnice kroz kratke multimode vožnje. Postavljanje ovog 200 Gigabit Ethernet primopredajnika na te uplinkove udvostručuje propusni opseg postojećih 100G linkova bez zamjene jednog MPO{11}}12 trunk kabla. Standardni preklopnik sa 32 porta koji je u potpunosti popunjen ovim modulima isporučuje 6,4 Tbps u jednoj jedinici rack-a uz otprilike 160 W optičke snage - ostavljajući vrijedan toplinski prostor za sam ASIC prekidač.
6.4T
0
<5W
GPU klaster i računarstvo visokih{0}}performansi
Latencija-Kritično • Veliki broj portova
Radna opterećenja AI obuke na GPU klasterima zahtijevaju ogromnu -do{1}}svu propusnost uz minimalno kašnjenje. Ovaj 850nm višemodni optički modul se priključuje direktno u računarske adaptere visokih{4}}performansi, formirajući fizički sloj za RDMA i MPI saobraćaj između stotina čvorova. Integrisani CDR i na-čipu RS-FEC obezbeđuju čist integritet signala čak i u gusto zbijenim policama gde je elektromagnetna buka znatna - održavajući tkaninu bez gubitaka bez eksternog pojačanja.
PAM4
RDMA
<5W
Breakout Connectivity: 200G-do-4×50G serverski izlaz
Jedan 200 gigabitni port na agregacijskom prekidaču može se rastaviti na četiri pojedinačne 50G SFP56 veze na strani servera preko MPO-do-4×LC kabla za svežanj. Ovaj pristup objedinjuje četiri porta{7}}suočena sa serverom u jedan port za komutaciju, dramatično poboljšavajući korištenje portova i smanjujući troškove po-serveru. Isti modul takođe podržava 2×100G breakout konfiguraciju za dual-homed 100G serverske NIC-ove.
Ova fleksibilnost je posebno vrijedna tokom kontinuiranih nadogradnji: postojeće 100G NIC-ove povezuju se danas preko breakout-a, dok se novoopremljeni 200G NIC-ovi priključuju izvorno - preko istog porta za agregaciju.
Druga okruženja za implementaciju
Osim spine-lista i HPC-a, ovaj niskonaponski 200G multimode primopredajnik redovno se koristi u agregacijskim slojevima poslovnog kampusa gdje se zgrade nalaze unutar 100 metara, okruženja privatnog oblaka koja povezuju nizove za pohranu za računanje putem multimodnog strukturiranog kabla, i prijenosa visokog sadržaja za prijenos video zapisa{4} bez emitovanja i visoke rezolucije paralelne vlaknaste veze.
Odabir prave 200G varijante
Tabela ispod naglašava zašto je SR4 multimode varijanta optimalan izbor za dosege ispod 100 metara - i kada alternativa ima više smisla.
| Atribut | SR4 (ovaj proizvod) | FR4 | DR4 | LR4 |
|---|---|---|---|---|
| Tip vlakna | OM3/OM4/OM5 MMF | SMF | SMF | SMF |
| Talasna dužina | 850 nm (VCSEL) | CWDM 1310 nm | 1310 nm | CWDM 1310 nm |
| Konektor | MPO-12 | LC Duplex | MPO-12 | LC Duplex |
| Max Reach | 100 m | 2 km | 500 m | 10 km |
| Tipična snaga | Manje ili jednako 5 W | ~7 W | ~6 W | ~8.5 W |
| Cijena modula | Najniže | Srednje | Srednje | Najviša |
| Trošak vlakana | niska (MMF) | srednji (SMF) | srednji (SMF) | srednji (SMF) |
| Breakout | 4×50G / 2×100G | - | - | - |
| Best Fit | Intra-DC kičma-list i server | Veza za kampus / zgradu | Data Center Interconnect | Metro & Long DCI |
Za veze unutar-data-centra u krugu od 100 m, varijanta SR4 donosi najniže ukupne troškove vlasništva kombinacijom jeftinog VCSEL laserskog izvora sa višemodnim vlaknom koje je jeftinije za terminaciju i spajanje od single- načina rada. Kada zahtjevi za dosegom pređu 100 m, istražiteFB-LINK FR4 ili DR4 moduli.
Prelazak sa 100G na 200G: Praktični vodič
Jedna od najjačih prednosti ovog 200 Gigabitnog multimodnog primopredajnog modula je besprijekorna putanja nadogradnje koju nudi sa postojećih 100GBASE-SR4 implementacija.
Šta čuvate
Vaša cijela multimodna fabrika vlakana - OM3 ili OM4 stabla,MPO-12 patch paneli, kasete i kablovi - ostaju netaknuti. Interfejs konektora fizičkog-sloja je identičan 100G QSFP28 SR4 koji zamjenjuje. Ovo je značajna troškovna prednost: ponovno-kabliranje hale data centra može koštati više od nadogradnje prekidača i optike zajedno.
Šta se menja
Platforma komutatora mora otkriti portove koji podržavaju QSFP56-(ili QSFP-DD portove koji rade u nazad-kompatibilnom načinu rada). Većina trenutnih -generacijskih prekidača za data centar već podržava ovo izvorno ili putem aktivacije firmvera. Kada je omogućeno, umetanje novog modula je plug-and-play - domaćin čita CMIS 4.0 reklamu i automatski konfiguriše brzinu trake.
Strategija postupnog uvođenja
Budući da ovaj modul podržava rad sa dvostrukom-brzinom, možete ga primijeniti na uzlaznim vezama prvo - udvostručujući propusni opseg kičme - dok veze od-do-servera ostaju na 100G. Kako se serverske NIC-ove osvježavaju, isti portovi za agregaciju neprimjetno prihvataju izvorne 200 Gigabitne veze. Ovaj fazni pristup raspoređuje kapitalnu potrošnju kroz budžetske cikluse bez potrebe za nadogradnjom viljuškara.
Više-Kompatibilnost dobavljača i OEM dio-Unakrsni broj-Referenca
200GBASE-SR4 modul nije jedan interoperabilni dio. Optički sloj je identičan kod svih proizvođača - 4×50G PAM4 na 850 nm, IEEE 802.3cd klauzula 138 -, ali tri stvari se razlikuju po platformi i sve tri uzrokuju kvarove na terenu:
- EEPROM kodiranje dobavljača.Domaćin čita ID dobavljača i string dijela prije nego što pokrene port. Ispravno izgrađen modul sa pogrešnim nizom se odbija kao nepodržani primopredajnik.
- Mapa upravljanja memorijom.Ethernet-kodirane varijante koriste CMIS 4.0. NVIDIA/Mellanox InfiniBand-kodirane varijante prate SFF-8636 mapu navedenu u NVIDIA MMA1T00 specifikaciji. Ista optika, dvije različite menadžerske ličnosti.
- MPO završni lak.Neki OEM brojevi delova su navedeni sa APC (ugaonim) prstenovima, drugi sa UPC (ravnim). APC modul zakrpljen sa UPC stablom će povezati -, a zatim će se smanjiti za 0,3–0,6 dB sa smanjenim povratnim gubitkom, što je tačno dovoljno da se marginalni 100 m OM3 nalet pretvori u povremeni.
Unakr-Tabela sa referencama
| Ciljna platforma | OEM broj dijela | Kodirana varijanta | Karta upravljanja | MPO polish | Primjeri domaćina |
|---|---|---|---|---|---|
| Cisco | QSFP-200G-SR4-S | Ethernet | CMIS 4.0 | UPC (provjera po reviziji platforme) | Nexus 9300-FX/GX 200G portovi |
| NVIDIA / Mellanox - Ethernet | MMA1T00-VS | 200GbE | SFF-8636 | UPC | Spectrum-2/-3 prekidači, ConnectX-6 (Eth način rada) |
| NVIDIA / Mellanox - InfiniBand | MMA1T00-HS | InfiniBand HDR | SFF-8636 | UPC | Quantum QM8700 / QM8790, ConnectX-6 MCX653xxx |
| Dell | QSFP-200G-SR4 | Ethernet | CMIS 4.0 | APC | PowerSwitch Z9332F / S5248F-klasa 200G portova |
| Generički / otvoreni prekidač | QSFP56-SR4-200G | Ethernet | CMIS 4.0 | UPC | SONiC, Cumulus, whitebox 200G platforme |
| Arista, Juniper, HPE, H3C, Huawei | Kodirano po narudžbi | Ethernet | CMIS 4.0 | Po platformi | Potvrdite model prekidača kod nas prije naručivanja |
Niste sigurni koje kodiranje trebate? → [Pošaljite nam vašu kompatibilnost modela prekidača - potvrđena u roku od 24h]
Svaki modul se šalje kodiran na platformu koja je navedena u vašoj narudžbini. Standardno kodiranje dobavljača se ne naplaćuje i uz njega se ne naplaćuje minimalna količina.
Ako vaša platforma nije navedena
Pošaljite nam prekidač ili NIC model -, a ne broj optičkog dijela. Potvrdićemo u skladu sa našim laboratorijskim zapisima o kompatibilnosti i, ako je platforma nova za nas, pripremiti i potvrditi EEPROM profil prije citiranja. Obrada za novi profil je obično 3-5 radnih dana; postojeći profili se isporučuju sa zaliha.
Optika-treće strane i garancija na vašu opremu
Instaliranje primopredajnika treće strane ne poništava garanciju za vaš prekidač ili NIC. Svaki veliki proizvođač mrežne opreme objavljuje smjernice koje potvrđuju da se hardverska podrška ne povlači na osnovu izvora primopredajnika. Ono što je povučeno, na nekim platformama, je TAC pomoć u dijagnosticiranju samog optičkog linka -, zbog čega isporučujemo po- DDM podatke po traci i serijski izvještaj o testiranju sa svakom jedinicom, tako da se link može dijagnosticirati bez optike dobavljača.
Zašto dva "identična" 200GBASE-SR4 modula nisu zamjenjiva
Svaki 200GBASE-SR4 modul na tržištu implementira isti optički PMD - IEEE 802.3cd Clause 138, četiri 850 nm VCSEL trake na 53,125 GBd PAM4, RS-FEC (544,514 na OM40), 0 Optika je prava roba. Ono što nije roba je sve između optike i domaćina, a razilazi se duž tri ose koje kupci rutinski otkrivaju nakon isporuke:
| Divergencija | Ethernet{0}}kodiran (Cisco, Dell, generički) | NVIDIA/Mellanox-kodirani (MMA1T00-VS / -HS) |
|---|---|---|
| Mapa upravljanja memorijom | CMIS 4.0 | SFF-8636, prema NVIDIA MMA1T00 specifikaciji |
| Protokol | Samo 200GbE | MMA1T00-VS=200GbE; MMA1T00-HS=InfiniBand HDR |
| Tipičan domaćin | Nexus, PowerSwitch, whitebox/SONiC | Quantum QM8700/QM8790, ConnectX-6 MCX653xxx |
| MPO endface | Cisco UPC;Dell APC | UPC |
| Neuspješan potpis ako je pogrešan | Port odbija modul kao nepodržanu optiku | Povežite vozove, a zatim vozite s povišenim pre-FEC BER-om |
Neusklađenost poliranja je ona koja košta najviše vremena, jer se ne predstavlja kao kvar. APC-ferruled modul spojen sa UPC stablom i dalje dovodi vezu. Smanjuje se za 0,3–0,6 dB sa smanjenim gubitkom povrata, što na budžetu veze od 3,5 dB ne ostavlja gotovo nikakvu marginu - tako da simptom dolazi sedmicama kasnije kao povremene post-FEC greške pod termičkim opterećenjem i pogrešno se dijagnosticira kao loš modul. Prije naručivanja, uskladite tri stvari: OEM broj dijela, poliranje ferule i poliranje kabla prtljažnika koji je već postavljen na stazi.
Gdje se ovo primjenjuje, a gdje ne:ovo odstupanje je specifično za priključne uređaje-kodirane od strane dobavljača u mješovitim-ima. Kod jednog-prodavca koji kupuje optiku prve strane-, to nije briga - i premiju cijene možda vrijedi platiti upravo iz tog razloga.
Osiguranje kvaliteta i certifikati
Svaka isporučena jedinica prolazi više-inspekcijski režim koji prevazilazi minimalnu usklađenost.
Sljedivost{0}}nivoa komponente
Optički čipovi - uključujući 850nm VCSEL matrice i nizove fotodetektora PIN - dolaze isključivo od partnera za proizvodnju -1 kao što su Broadcom, Semtech i drugi kvalifikovani dobavljači navedeni u našem programu kvalifikacije dobavljača. Svaka serija komponenti je ulazna-inspekcija i povezana sa konačnim serijskim brojem modula, omogućavajući potpunu sljedivost od silicija do isporuke.
Kraj--Linije funkcionalnog testiranja
100% gotovih modula prolazi kroz automatizirano testiranje optičke-snage, osjetljivosti i dijagrama oka-u sve četiri trake na sobnoj temperaturi i na gornjoj granici od 70 stepeni. Jedinice koje prođu funkcionalno testiranje zatim ulaze u produženi ciklus sagorijevanja-na povišenoj temperaturi i naponu kako bi pregledali kvarove u životu-dojenčadi prije otpreme.
Certifikati
Ovaj proizvod posjeduje CE (EU), FCC dio 15, Klasa A (SAD) i RoHS certifikat. Proizvodni pogon FB-LINK-a radi prema ISO 9001:2015 sistemima upravljanja kvalitetom i ISO 14001:2015 sistemima upravljanja okolišem.
Naručivanje, vrijeme isporuke i dokumentacija o usklađenosti
Sve što je potrebno inženjeru nabavke da podigne zahtjev, bez telefonskog poziva.
Komercijalni uslovi
| Termin | Vrijednost |
|---|---|
| Minimalna količina narudžbe | 1 jedinica (bez MOQ na standardnim ili -kodiranim konfiguracijama dobavljača) |
| Jedinice uzorka / evaluacije | Dostupno za imenovani projekat; obično 1-2 jedinice |
| Nivoi cijena obima | 10+ / 50+ / 100+ / 500+ |
| Mješoviti-SKU volumen | SR4, FR4, DR4 i LR4 količine su objedinjene u jednu cjenovnu grupu |
| Vrijeme isporuke - na zalihama, standardno kodiranje | 2–5 radnih dana |
| Vrijeme isporuke - prilagođeno EEPROM kodiranje | 5–7 radnih dana |
| Vrijeme isporuke - novi profil platforme (nije prethodno kodiran) | 3–5 radnih dana za validaciju, zatim kao što je gore navedeno |
| Ugovori o skladištenju | Dostupno za programe koji se ponavljaju; zaključava cijenu i alokaciju rezervi |
| Uslovi plaćanja | T/T; neto uslovi dostupni na odobrenom računu |
| Zemlja porijekla | Shenzhen, Kina (PRC) - HS kod i detalji komercijalne fakture priloženi uz svaku pošiljku |
Garancija, RMA i dugoročna{0}}dostupnost
| Stavka | Posvećenost |
|---|---|
| Garancija | 3 godine od datuma isporuke |
| Tehnička podrška | Životni vijek, uključujući dijagnostiku veze protiv DDM snimanja |
| RMA preokret | Zamjena unaprijed poslana nakon odobrenja RMA, prije nego što se neispravna jedinica vrati |
| DOA prozor | 30 dana, bez-zamjena pitanja |
| Politika kraja{0}}životnog vijeka{1} | 12 mjeseci pismenog obavještenja prije nego što se bilo koja SR4 konfiguracija prekine, s posljednjim-vremenim-prozorom kupovine |
Ta zadnja linija bitnija je u 2026. nego prije tri godine. Nove gradnje AI data centara navode 800G i 1.6T; 200G QSFP56 je sada instalirana-bazna tehnologija. Ako održavate ili proširujete tkaninu umjesto da gradite novu, kontinuitet isporuke je rizik - a ne brzina. Držimo SR4 inventar prema tom specifičnom scenariju i stavit ćemo EOL otkazni rok u pisanoj formi na ugovor o skladištenju.
Certifikati i dokumentacija
| Stavka | Status | Isporučuje se na zahtjev |
|---|---|---|
| CE (EU) | ✅ Certificirano | Izjava o usklađenosti |
| FCC dio 15, klasa A (SAD) | ✅ Certificirano | SDoC |
| RoHS - direktiva (EU) 2015/863 (RoHS 3) | ✅ Usklađen | Deklaracija + izvještaj o ispitivanju |
| Laserska sigurnost - IEC 60825-1 / FDA 21 CFR 1040.10 | ✅ Klasa 1 | Izjava o sigurnosti |
| ISO 9001:2015 (kvalitet) | ✅Sertifikovani objekat | Potvrda sa registracijskim brojem |
| ISO 14001:2015 (ekološka) | ✅Sertifikovani objekat | Potvrda sa registracijskim brojem |
| REACH SVHC | 📄 Dostupna izjava | Deklaracija |
| Certifikat o usklađenosti (po seriji) | 📄 Dostupno | CoC koji upućuje na serijske brojeve modula |
| Serijalizirani izvještaj o-kraj-iskustvu | 📄 Dostupno | Optička snaga po-traci, osjetljivost, dijagram oka |
| UKCA / UL / TAA | ❌ Trenutno se ne održava | Kontaktirajte nas ako vaša ponuda to zahtijeva |
su znali prvog dana - i zovu dobavljača koji je bio iskren u vezi s tim
Često postavljana pitanja
P: Može li se ovaj modul vratiti na 100G na platformama koje podržavaju samo QSFP28 brzine?
O: Modul podržava zbirni rad od 103,1 Gb/s pored svoje izvorne brzine od 212,5 Gb/s, ali glavni port mora biti slot koji podržava QSFP56- (ili QSFP-DD slot u nazad-kompatibilnom načinu rada). Ne može se umetnuti u port samo za QSFP28 - razlikuje se dodjela električnih pinova. Za rad od 100G na QSFP56 portu, firmver prekidača automatski pregovara o nižoj stopi.
P: Koja vrsta multimodnog vlakna daje najbolje performanse?
O: OM4 (ili OM5) vlakno se preporučuje za punih 100-metara dosega. OM3 je podržan, ali ograničava maksimalnu udaljenost na 70 m. Ako vaš objekat instalira nove strukturirane kablove, OM4 nudi najbolju ravnotežu između troškova i prostora. OM5 širokopojasni multimode danas pruža marginalno poboljšanje udaljenosti, ali zadržava kapacitet za buduće SWDM šeme s podjelom talasnih dužina.
P: Kako 4×50G breakout funkcionira u praksi?
O: Potreban vam je kompatibilan kabl za kablove za dupleks MPO-12 do 4×LC. Svaka od četiri električne trake preslikava se na poseban par vlakana, završavajući na SFP56 50G SR modulu na serverskoj NIC. Prekidač mora podržavati konfiguraciju prekida na razini CLI ili kontrolera. Prekidanje od 2×100G zahtijeva pojas od MPO-12 do 2×MPO-8 i odgovarajuće 100G SR2 module na drugom kraju.
P: Da li je RS-FEC uvijek potreban kada se radi pri brzini od 200 Gigabita?
O: Za PAM4 rad, RS-FEC je efektivno obavezan prema IEEE 802.3cd. Smanjena visina oka podiže stopu neobrađenih bit-grešaka na približno 2,4×10⁻⁴, što je prihvatljivo samo kada je FEC ispravi na 10⁻¹⁵ pod. Većina platformi prekidača omogućavaju RS-FEC automatski kada se pojavi 200G veza, tako da obično nije potrebna ručna intervencija.
P: Koja je minimalna količina narudžbe i vrijeme isporuke?
O: FB-LINK nudi obimne cijene na nivoima 10+, 50+, 100+ i 500+, sa dostupnim uzorcima kompleta za evaluaciju za kvalificirane projekte. Standardno vrijeme isporuke je 2–5 radnih dana za konfiguracije na zalihama; prilagođene-kodirane varijante (EEPROM određenog dobavljača) se obično isporučuju u roku od 5-7 radnih dana.Kontaktirajte naš prodajni timza prilagođenu ponudu.
P: Kako se potrošnja energije može usporediti s pokretanjem dva odvojena 100G SR4 modula?
O: Jedan modul snage ispod 5 W je energetski-efikasniji od dvije 100G QSFP28 jedinice koje isporučuju istu ukupnu propusnost (obično 3,5 W svaka, ili 7 W kombinovano). Također zauzima samo jedan port sviča umjesto dva, što dodatno smanjuje potrošnju snage sistema-iz ASIC-a prekidača. U skali, to znači mjerljivo niže troškove električne energije i hlađenja.
P: Da li su mi potrebni UPC ili APC MPO patch kablovi sa ovim modulom?
O: Zavisi od OEM kodiranja, a ne od optike. Moduli kodirani na Cisco i NVIDIA/Mellanox brojeve delova se isporučuju sa UPC ferulama; Dell QSFP-200G-SR4 broj dijela je specificiran sa APC-om. Neusklađenost ova dva dodaje otprilike 0,3–0,6 dB gubitka i smanjuje povratni gubitak - dovoljno da vezu od 100 m OM3 učini marginalnom, a ne da je potpuno prekine, zbog čega se obično pojavljuje nekoliko sedmica kasnije kao povremene greške nakon FEC-a, a ne kao veza koja se nikada ne pojavi. Recite nam i mi ćemo potvrditi platformu kada vam zatreba MPO narudžbu. njima.
P: Koja je minimalna količina narudžbe i mogu li naručiti jednu jedinicu za testiranje?
O: Ne postoji MOQ. Pojedinačne jedinice se isporučuju, uključujući i prilagođeno kodiranje dobavljača, bez naknade za kodiranje. Količinske cijene počinju od 10 jedinica sa dodatnim nivoima od 50, 100 i 500; količine u linijama SR4, FR4, DR4 i LR4 objedinjene su u jednu zagradu. Uzorci evaluacije su dostupni za imenovani projekat - zatražite uzorak umjesto da naručite jednu-jedinicu i mi ćemo to obraditi kao evaluaciju.
P: Da li da i dalje kupujem 200G 2026. ili da pređem direktno na 400G ili 800G?
O: Ako gradite novi AI ili cloud fabric, idite na 800G - 200G QSFP56 nema 400G putanju za nadogradnju u istom faktoru forme, tako da vas 200G greenfield gradnja obavezuje na zamjenu prekidača, a ne na zamjenu modula. Kupite 200G SR4 kada proširujete ili održavate instaliranu tkaninu: dodajete listove postojećoj kičmi, uzgajate InfiniBand HDR klaster ili držite rezervne dijelove protiv flote koja je već u upotrebi. U tim slučajevima 200G SR4 je i dalje najniža-cijena-po-opcija kratkog dometa-porta i ponovo koristi MPO{17}}12 postrojenje koje već imate. Mi držimo zalihe posebno za tu instaliranu bazu i obavezat ćemo se na-obavještenje o isteku roka u pisanom obliku.
P: Da li je ovaj modul isti kao QSFP-DD 200G moduli koje vidim da su navedeni na drugom mjestu?
O: Ne. Oba isporučuju 200 Gb/s, ali QSFP56 koristi četiri 50G PAM4 trake dok 200G QSFP-DD koristi osam 25G NRZ traka, a kavezi nisu zamjenjivi. QSFP56 vam daje veću jednostavnost po-portu i ponovo koristi QSFP28 kaveze; QSFP-DD vam daje port koji se kasnije može ponovo-popuniti sa 400G modulom. Ako je zaštita na-budućnom nivou{17}}bitnija od cijene modula, QSFP-DD je bolja kupovina - i mi isporučujemo oba.
