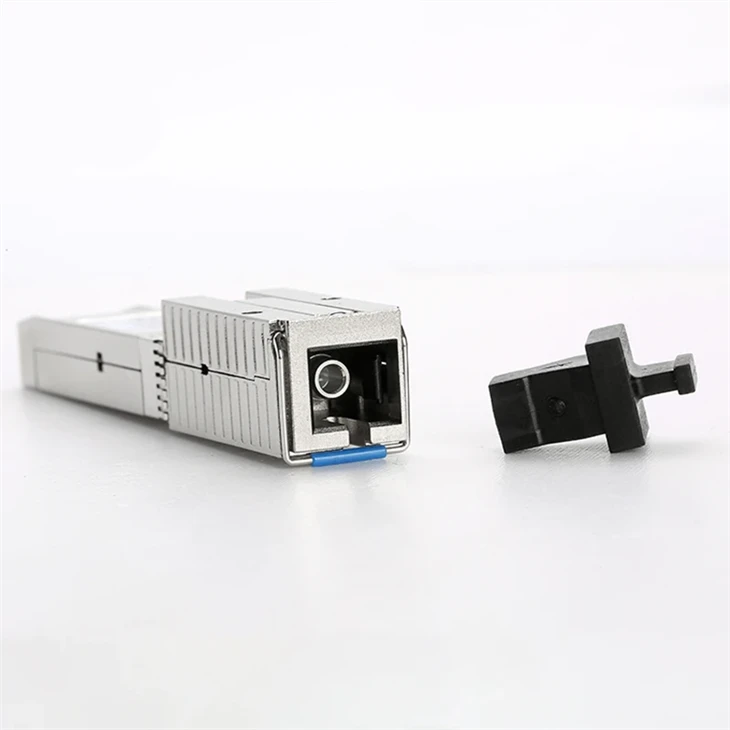

1.25G/2.5G XPON ONU STICK

• Dvosmjerne podatkovne veze sa jednim vlaknom povezuju GPON ONU i EPON ONU aplikaciju sa XPON MAC funkcijom.

• SC/UPC utičnica SFP sa PON ONU MAC unutra, "Plug-and-play" putem automatskog otkrivanja i konfiguracije

• 1310nm DFB burst mod predajnik, 1490nm TIA prijemnik kontinuiranog moda

• Jednostruko napajanje od 3,3 V

• Interfejs digitalnog dijagnostičkog monitora kompatibilan sa SFF-8472

• SFP MSA usklađenost

• Nizak EMI i odlična ESD zaštita

• Klasa I u skladu sa standardom laserske sigurnosti IEC-60825

• Usklađenost sa RoHS

• XPON stick kompatibilan sa GPON i EPON sistemom

• U skladu sa SFP Multi-Source Agreement (MSA) SFF-8074i

• U skladu sa ITUT-T G.984.2, G.984.2 Amandman 1

• Usklađen je sa specifikacijom ITUT G.988 ONU interfejsa za upravljanje i kontrolu (OMCI).

• U skladu sa IEEE802.3AH

• Usklađen sa SGMII i 1000BASE-X

• U skladu sa HGU i SFU



Parametar	Simbol	Min.	Tip.	Max.	Jedinica	Bilješke
Napon napajanja	VCC	3.13	3.3	3.47	V
Power Dissipation	PD		2.10	2.5	w	Maksimalna vrijednost ispod Visoka temp okruženje
Temperatura radnog kućišta	Tc Tc	0 -40		+70 +85	stepen stepen
Radni opseg vlažnosti	OH	5		95	%
Brzina prenosa podataka			TX:1.244 / RX:2.488 TX:1,25 / RX:1,25		Gbit/s	GPON MODE EPON MODE
Drift brzine prenosa		-100		+100	PPM
Talasna dužina optičkog centra	λC	1290	1310	1330	nm
Spektralna širina (-20dB)	∆λ			1	nm
Omjer potiskivanja bočnog načina rada	SMSR	30			dB
Prosječna optička snaga pokretanja	AOP	0.5		4	dBm	Lansiran u SMF Fiber
Burst off Prosječna izlazna snaga				-45	dBm
Omjer izumiranja	ER	10			dB
Vrijeme uspona/pada (20%-80%)	TR/TF			0.26	ns	Unfiltered PRBS 223 - 1@1244.16 Mbps
RIN15OMA				-115	dB/Hz
Tolerancija gubitka optičkog povrata		-15			dB
Refleksija predajnika				-10	dB
Kazna predajnika i disperzije	TDP			1	dB	Prenos na 20km SMF.
Diferencijalni zamah izlaza podataka		300		1200	mV	CML izlaz, AC spojen
Gubitak signala - nizak		0		0.4	V
Gubitak signala - Visok		2.4		Vcc	V



XPON STICK je SFP interfejs ONU. Mali je i izvrstan, plug-and-play, i ima dobro rasipanje topline i efekte zaštite. Može se brzo zamijeniti u SFP slot prekidača, kamera i druge opreme. Cijela mašina se može koristiti kao ONU ili čak MDU. Ovo omogućava da se čitav uređaj direktno poveže na GPON ili EPON optičku mrežu, zamenjujući eksterni ONU i poboljšavajući integraciju sistema. XPON STICK adaptivno podržava GPON sa asimetričnim brzinama uzlazne i silazne veze i EPON način rada sa simetričnim brzinama uzlazne i silazne veze. Koristi se zajedno sa opremom centralnog ureda OLT-a kako bi korisnicima pružio Ethernet usluge i IP sveobuhvatne usluge uz dobru garanciju QOS-a i fleksibilnu alokaciju propusnog opsega.



XPON STICK je potpuno kompatibilan sa SFP-ovim multi-source protokolom MSA i SFF8472 standardom. Za više informacija, pogledajte SFP MSA. U potpunosti ispunjava G.984 standard definisan od strane ITU-T i zadovoljava tehničke zahtjeve više domaćih operatera za GPON i EPON opremu.





Upozorava
1. Mjere predostrožnosti pri rukovanju: Ovaj uređaj je osjetljiv na oštećenja kao rezultat elektrostatičkog pražnjenja (ESD). Bez statike
okruženje se toplo preporučuje. Slijedite smjernice u skladu s odgovarajućim ESD procedurama.
2. Laserska sigurnost: Zračenje koje emituju laserski uređaji može biti opasno za ljudske oči. Izbjegavajte izlaganje očiju direktnom ili indirektnom zračenju
