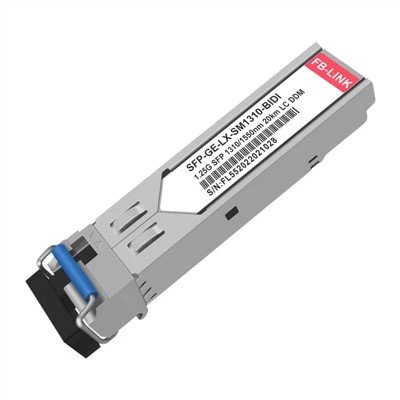

1.25G SFP BIDI 40km

1000BASE BIDI Dvosmjerni optički primopredajnik SFP serije sa jednim vlaknom uključuje 155Mb/s, 1.25Gb/s i druge brzine, proizvod podržava različite udaljenosti prijenosa od 500m do 120km, serija proizvoda koristi jedno LC ili SC optičko sučelje, sa niskim potrošnja energije, mala veličina, visoka pouzdanost, širok raspon temperatura i druge karakteristike. Uglavnom se koristi u Ethernet/SDH/SONET prijenosnom okruženju.

Pošaljite upit

Uvod u proizvod

Opis proizvoda

BIDI optički modul je dvosmjerni optički modul sa jednim vlaknom, odnosno BiDi (Bidirectional). Konvencionalni modul je modul sa dva vlakna (dva optička veza), optički interfejs ima dva porta za vlakna: port za odašiljanje (TX) i port za prijemnik (RX), dok je BIDI modul modul sa jednim vlaknom sa samo jednim optičkim fiber port, vlakno unutar predajnika i prijemnika različitih optičkih signala, tako da se BIDI optički modul mora koristiti u paru. Što se tiče izgleda, BIDI moduli imaju samo jedan port i povezani su samo jednim optičkim vlaknom.

1.25G SFP BIDI 40km optički primopredajnik serije SFP sa jednim vlaknom uključuje 155Mb/s, 1.25Gb/s i druge brzine, proizvod podržava različite udaljenosti prijenosa za 20km, serija proizvoda koristi jedno LC ili SC optičko sučelje, sa niska potrošnja energije, mala veličina, visoka pouzdanost, širok raspon temperatura i druge karakteristike. Uglavnom se koristi u Ethernet/SDH/SONET prijenosnom okruženju.

bd3026137200ed083e0f1b9416396f7

Stavka Spotlights

● Maks. Potrošnja energije 1W

● Hot pluggable SFP MSA paket obrasca, SFP MSA kompatibilan

● Usklađenost sa Ethernet/SDH/SONET standardom za prenos

● Pojedinačne LC ili SC utičnice

● Mala potrošnja energije

● I2C interfejs za upravljanje, ugrađene digitalne dijagnostičke funkcije

● Podržava različite udaljenosti prijenosa na 20 km

● Usklađen sa RoHS

● Raspon radne temperature: 0~70 stepeni (komercijalni) /-40~85 stepeni (industrijski)

Opis proizvoda

Kompatibilan	1.25G SFP BIDI	Ime dobavljača	FB-LINK
Form Factor	SFP	Max data Rate	1.25G
Talasna dužina	1310/1550nm	Max Cable Distance	40km
Konektor	Single LC	Mediji	SMF
TX Power	{{0}}.0~3.0dBm	Osetljivost prijemnika	＜{{0}}.0dBm
Potrošnja energije	Manje ili jednako 1W	Omjer izumiranja	＞3.5dB
DOMPodrška	Da	Komercijalni temperaturni raspon	0 do 70 stepeni (32 do 158 stepeni F)
Protokoli	Brzi Ethernet, Gigabit Fiber Channel, MSA usklađen	Garancija	3 godine

Pouzdanost proizvoda

QQ20240430141009

Aplikacija

applicationapplicationapplicationapplication

Application

Rješavanje problema s optičkim modulom

1. Potvrdite da li kratkospojnik vlakana odgovara modulu
Višemodni kratkospojnici sa optičkim vlaknima: Uobičajene boje su narandžasta, siva i tirkizna, a riječi 62,5/125u i 50/125u su odštampane na takvim kratkospojnicima.
Jednomodni kabl za spajanje optičkih vlakana: obično žuti, plavi, itd., odštampan na liniji je G652D 9/125u, itd.
Modul optičkih vlakana: Višenamjenski model crne trake za povlačenje je višenamjenski (850 nm talasne dužine), a druge boje su općenito jednomodni optički moduli.

2. Samostalna provjera petlje

Dvostruki optički modul:
Uključite dva kraja kratkog kratkospojnika u port odašiljača i port za prijemnik modula da formirate samopetlju i provjerite da li je indikatorska lampica prekidača uključena.
Jednostruki optički modul:
Uključite dva optička modula u SFP port istog prekidača i povežite ih direktno kratkim kratkospojnikom kako biste provjerili da li je indikatorska lampica prekidača upaljena.
