32*32 Optički prekidač

Optički prekidač je uređaj za kontrolu optičke putanje koji ima ulogu kontrole optičke putanje i pretvaranja optičke staze. Ima važnu ulogu u optičkim komunikacijskim aplikacijama. Optički prekidač se uglavnom koristi u: višestrukom optičkom nadzoru u optičkom prijenosnom sistemu, LAN više-izvornom/detektorskom automatskom prebacivanju i optičkom senzorskom dinamičkom sistemu za praćenje sa više tačaka; optički sistem za ispitivanje optičkih vlakana, optičkih uređaja, mrežnih i terenskih ispitivanja optičkih kablova.



Karakteristike proizvoda

● Mali gubitak umetanja

● Velika brzina prebacivanja

● LCD ekran, intuitivan prikaz statusa optičke putanje

● Dugme na panelu i naredba za serijski port za podešavanje optičkog prebacivanja putanje i može zaključati rad ključa pomoću komande serijskog porta

● Izlazni port (OUT port) sa optičkim nadzorom snage



Opseg primjene proizvoda

● Višesmjerni optički nadzor u sistemima optičkog prijenosa

● Automatsko prebacivanje LAN više izvora / detektora

● Sistem dinamičkog praćenja sa više tačaka sa optičkim sensingom

● Optički sistemi za testiranje optičkih vlakana, optičkih uređaja, mrežnog i terenskog inženjeringa za ispitivanje optičkih kablova

● Sklop optičkog uređaja



Tehnički parametri

Model	FSW-32x32-7U	Gubitak ovisan o talasnoj dužini	Manje ili jednako 0.8dB
Radna talasna dužina	1260~1650nm	Gubitak ovisan o polarizaciji	Manje ili jednako 0.3dB
Test talasne dužine	1310/1550nm	Vrijeme prebacivanja	Manje ili jednako 50ms
Gubitak umetanja	Manje ili jednako 4,5 dB	Vrsta vlakana	SM (9/125um)
Praćenje opsega optičke snage	plus 20~-50dBm	Tip konektora	FC/PC
Praćenje tačnosti optičke snage	±0.5dB（ plus 20~-30dBm） ±1.0dB（-30~-50dBm）	Monitor Port	RJ45,RS-232
Nadgledanje rezolucije optičke snage	±0.01dB	Radna snaga	AC:85~264V DC:36~72V
Ponovljivost	Manje ili jednako ±0.2dB	Radna temperatura	-10~ plus 55 stepeni
Povratni gubitak	Veća ili jednaka 45 dB	Temperatura skladištenja	-40~ plus 80 stepeni
Preslušavanje	Veća ili jednaka 50 dB	Enclosure Type	19" standardni 7U stalak



Šematski opis optičke putanje opreme



Oprez

(1) Kada koristite ovu opremu, svaki port morate pravilno povezati prema uputama za optičko povezivanje.

(2) Napajanje treba biti uzemljeno i osigurati da je ulazni napon napajanja unutar opsega koji zahtijeva ova oprema.

(3) Ako naiđete na smetnje iznenadne promjene, glavni računar se javlja nenormalno, prvo ga treba isključiti, a zatim obraditi.

(4) Opticki ulazni port mora biti povezan i precizno pozicioniran, u suprotnom rezultati mjerenja i gubici pri umetanju možda neće biti tačni.

(5) Prilikom prebacivanja optičkih kanala, uz blagu vibraciju ili zvuk je normalno.



Održavanje opreme

Razumna upotreba i pravilno skladištenje opreme mogu održati dobre pokazatelje performansi dugo vremena i produžiti njen vijek trajanja, stoga je potrebno pravilno održavanje:

(1) Oprema treba izbjegavati jake mehaničke vibracije, sudare, padove i druga mehanička oštećenja. Transport mora imati dobro pakovanje i mjere za prigušivanje vibracija, otpornost na kišu i vodu;

(2) Opremu treba često održavati čistom, a radno okruženje treba da bude oslobođeno prisustva korozivnih gasova kao što su kiseline i lužine. Čisti ručnik s vodom ili sapunom može se koristiti za nježno ribanje kućišta i ploča. Zabraniti upotrebu alkohola i drugih rastvarača za piling.

(3) Uklonite optički kabel treba na vrijeme pokriti poklopcem za prašinu kako biste spriječili da tvrdi predmeti, prašina ili druga prljavština dotaknu krajnju stranu vlakna.

Molimo da nas kontaktirate za sva neriješena pitanja. Bit će nam drago čuti vaša vrijedna mišljenja.

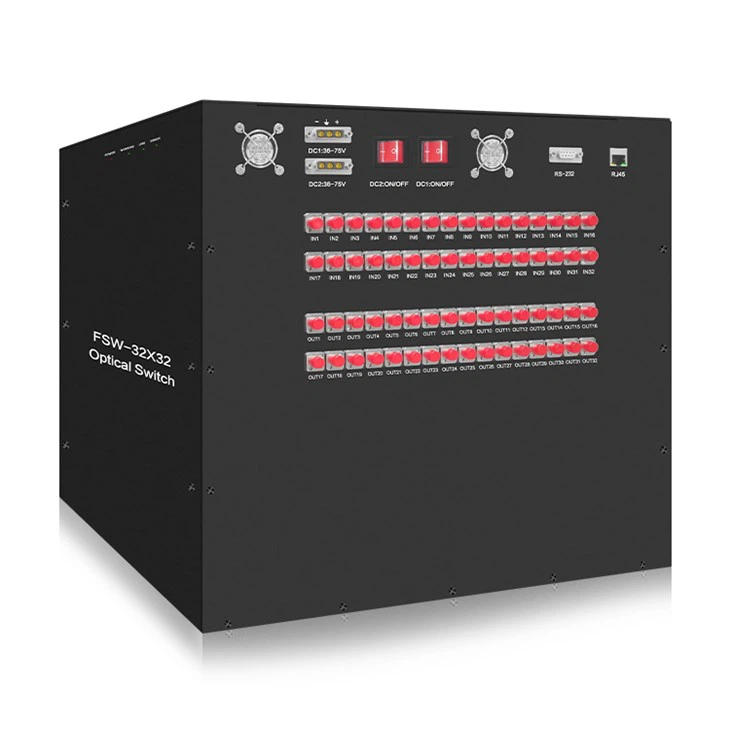

Slike proizvoda
